动态无功补偿装置性能检测（SVG）

2026-05-13 20:48:07

一、技术与测试原理

1.1 技术原理

SVG基于瞬时无功功率理论，采用全控型电力电子变流拓扑，实时采集并网点电压、电流、频率等信号，快速计算所需无功电流，通过PWM驱动IGBT实现容性/感性无功连续可调，快速平抑电压波动、抑制谐波、支撑电网电压稳定，同时与AVC系统协调运行，满足新能源场站并网要求。

1.2 测试原理

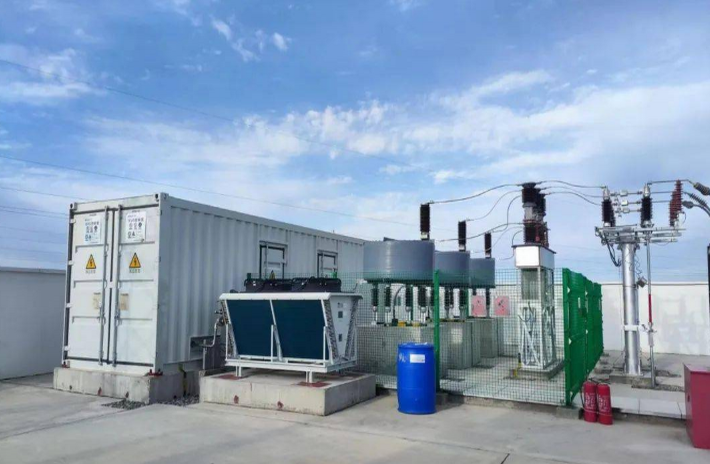

采用高精度电压/电流源、可编程扰动源与高速数据记录仪，模拟电网电压阶跃、负荷突变、谐波注入等典型工况，采集并网点电压、电流、无功功率、谐波、响应时间等关键数据，对比标准限值判定SVG装置性能是否达标。测试范围覆盖：SVG功率柜、控制柜、启动/旁路柜、连接电抗器、测控与保护系统、AVC协调接口。

二、试验目的

动态无功补偿装置（SVG）是新能源场站、工业配电网维持电压稳定、改善电能质量、提升并网能力的核心装备。依据国家及电网规程要求，SVG必须具备快速无功响应、精准电压调节、谐波抑制、故障穿越与保护联动等性能。

为验证SVG装置补偿能力、动态响应、控制精度、谐波特性及保护功能是否满足设计与并网规范，排查设备隐患，优化控制参数，保障电网与场站安全稳定运行，提升电压质量与输送能力，需开展现场SVG性能检测与调试。

三、引用标准

四、SVG性能技术要求

4.1 无功补偿与电压调节

• 调节范围：连续容性→额定感性全范围可调

• 调节精度：稳态无功输出偏差≤±3%额定容量

• 电压调节死区：±0.5%~±1%额定电压（可设）

• 电压调节精度：≤±1%额定电压

• 功率因数：补偿后≥0.99（设定区间0.95超前~0.95滞后）

4.2 动态响应指标

• 响应启动时间：≤5ms

• 阶跃响应时间：≤10ms（达到90%目标值）

• 稳定时间：≤40ms

• 超调量：≤10%

4.3 谐波与电能质量

• 装置自身电流总谐波畸变率THDi≤3%

• 满足GB/T 14549对公用电网谐波限值要求

• 具备5、7、11、13次等特征谐波抑制能力

4.4 保护与运行功能

• 具备过压、欠压、过流、过载、过热、直流过压、欠压、防雷、旁路等完备保护

• 故障动作准确，跳闸/旁路逻辑可靠，不误动、拒动

• 支持恒无功、恒电压、恒功率因数、AVC协调四种模式平滑切换

• 支持远程/本地投切、模式切换、参数整定与状态上传

• 与场站AVC系统指令协调，无冲突、无振荡

4.5 测量与控制精度

• 电压/电流测量精度≤±0.2%

• 无功测量精度≤±0.5%

• 采样周期≤100μs，控制周期≤200μs

五、试验准备及试验条件

5.1 试验仪器

• 高精度功率分析仪（0.2级及以上）

• 高速示波器/录波仪（带宽≥200kHz）

• 高精度电压/电流传感器、电流钳

• 谐波发生器、扰动模拟源

• 红外热像仪、绝缘电阻测试仪

• 专用SVG性能测试系统

5.2 测点布置

• 并网点电压：PT二次侧

• 并网点电流：CT二次侧/电流钳

• SVG输出电压、电流、无功功率

• 直流侧电压、模块状态

• AVC指令、SVG运行模式、保护动作信号

5.3 试验接线

电压回路并联接入，不改动原有二次回路；电流回路采用电流钳/开口CT非侵入式采集；测试信号接入高速记录仪，确保同步采样；试验期间保持一次系统正常运行方式。

六、主要测试项目

1. 连续运行与调节范围测试：0~100%容量步进，验证满容量、半容量、轻载稳定运行能力

2. 动态阶跃响应测试：无功/电压阶跃扰动，测启动时间、响应时间、稳定时间、超调量

3. 电压调节特性测试：模拟电压波动，检验稳压精度与调节死区

4. 谐波抑制性能测试：测装置自身谐波发射与电网谐波抑制效果

5. 保护功能测试：过压、欠压、过流、直流侧故障等模拟，验证保护动作正确性

6. 模式切换与协调测试：恒无功/恒电压/恒PF/AVC模式无扰切换，与AVC协调控制

7. 温升与过载测试：额定负载连续运行温升，短时过载能力验证

8. 通信与遥测遥控测试：遥测精度、遥信状态、遥控/遥调响应与实时性

七、试验结论

通过上述项目检测，判定被测SVG装置的动态响应、补偿精度、电压支撑、谐波抑制、保护逻辑、AVC协调等性能是否满足国家标准及电网调度要求，给出合格/不合格结论，并针对不达标项提出参数优化、控制策略调整或设备整改建议，为SVG并网验收、定期校核与安全运行提供依据。
