电压波动与闪变

2017-01-28 08:04:24

相关规范：《电能质量 电压波动和闪变》（GB/T 12326-2008)

电压波动：电压方均根值一系列的变动或连续的改变。

闪变：闪变是指灯光照度不稳定造成的视感，闪变是电压波动在一段时间累积的效果。

5.1 电压波动与闪变限值：

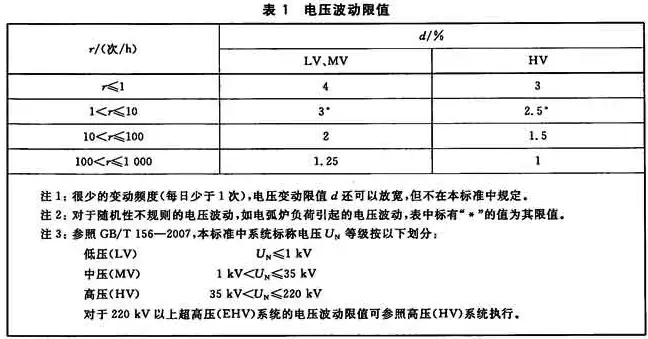

电压波动的限值：

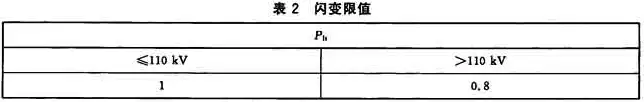

闪变的限值：

5.2 控制措施

1、采用专线供电。
2、与其他负荷共用配电线路时，降低配电线路阻抗。
3、较大功率的波动负荷或波动负荷群与对电压波动、闪变敏感的负荷，分别由不同的变压器供电。
4、对于大功率电弧炉的炉用变压器，由短路容量较大的电网供电。
5、采用动态无功补偿装置或动态电压调节装置。

六、波形畸变与谐波

相关规范：《电能质量 公用电网谐波》(GB/T 14549-1993)

谐波：由于许多飞行系电气设备的投入运行，其电压、电流波形实际上不是完全的正弦波形，二是不同程度的非正弦波。对周期性交流量进行傅里叶级数分解，得到的频率为基波频率大于1整数倍的分量成为谐波。

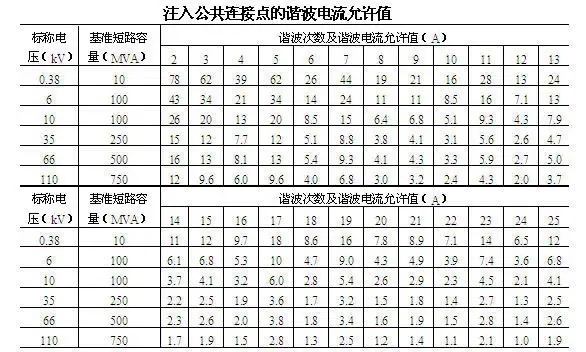

6.1 限值要求

6.2 控制措施

1、各类大功率非线性用电设备变压器，由短路容量较大的电网供电。
2、对大功率静止整流器，采用增加整流变压器二次侧的相数和整流器的整流脉冲数，或采用多台相数相同的整流装置，并使整流变压器的二次侧有适当的相角差，或按谐波次数装设分流滤波器。
3、选用D，yn11接线组别的三相配电变压器。
